Programas de los indicadores de peso serie W: características y funcionamento
Qué programas de funcionamiento se pueden activar en los indicadores de peso LAUMAS serie W y cómo elegir el más adecuado.

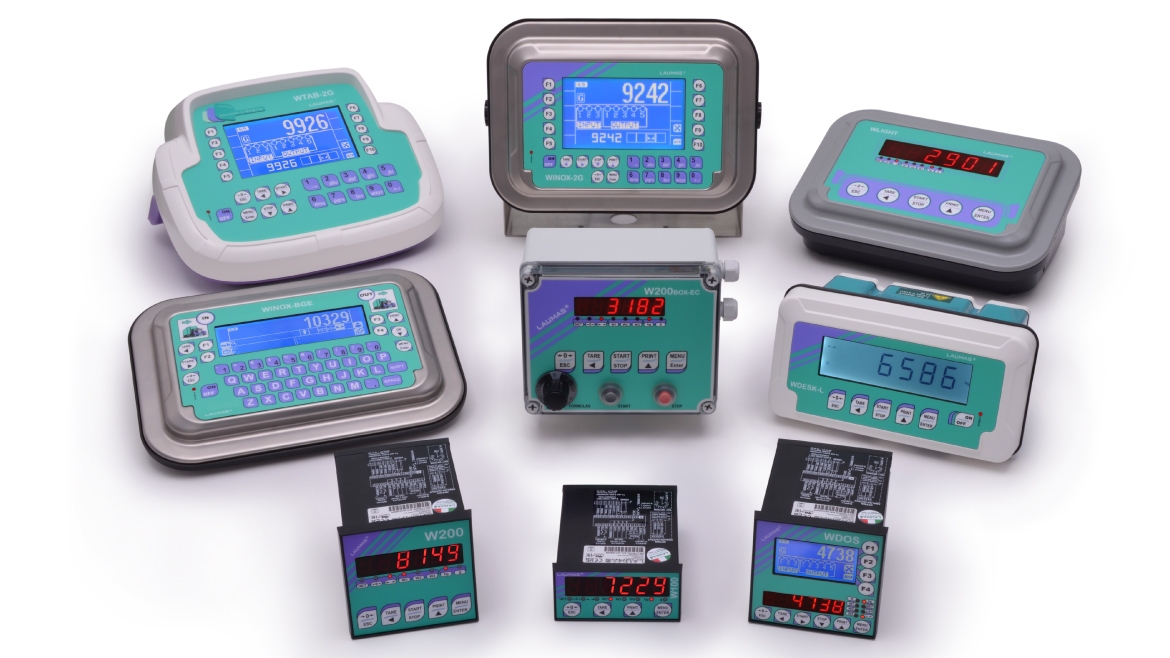

Los indicadores de peso LAUMAS SERIE W cuentan con distintos programas de funcionamiento (firmware) que se pueden instalar en el instrumento dependiendo de las distintas necesidades.
¿Cómo elegir el programa más adecuado?
A continuación se describen las principales características y el uso más adecuado de cada uno de ellos.
BASE
Es el programa más sencillo y se instala de forma predeterminada en nuestros indicadores de peso.
Permite configurar libremente los valores de setpoint, pero no tiene funciones específicas de dosificación automática.
Es ideal cuando el instrumento debe simplemente visualizar el peso y ponerlo al servicio de la aplicación de pesaje en la que está instalado.
Los indicadores de peso con programa BASE se pueden conectar mediante bus de campo o salida analógica al PLC que controla la automatización de la máquina o la instalación en la que se encuentra el sistema de pesaje.
¿Cómo funciona?

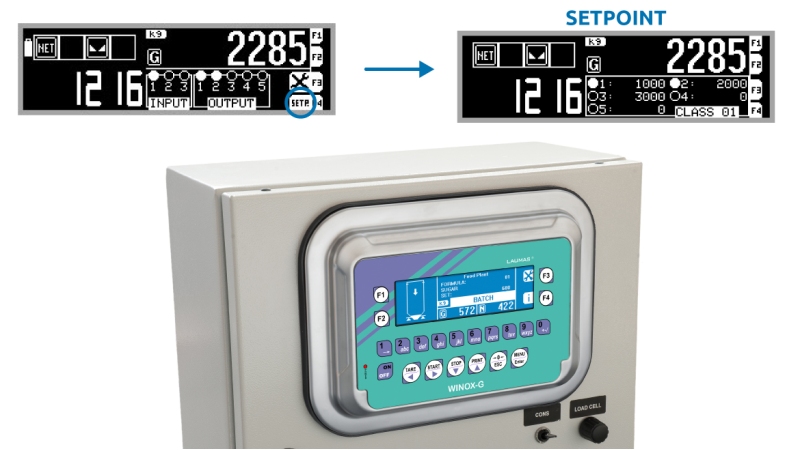

En primer lugar se configuran los valores de setpoint (umbrales) y el posible valor de histéresis.
Cuando el peso alcanza o supera uno de los valores de setpoint programados, el correspondiente contacto de relé cambia de estado.
Cuando el peso vuelve a estar por debajo del valor de setpoint programado (restando el posible valor de histéresis), el contacto de relé vuelve a su estado inicial.
Con el programa BASE también es posible realizar dosificaciones manuales o semiautomáticas, gracias a la función NETO/BRUTO, utilizando la correspondiente entrada externa o la tecla TARE presentes en el indicador de peso.
La tecla permite pasar de un estado a otro y ver tanto el peso neto del producto en fase de dosificación, como el peso bruto presente en el sistema.
RIP
El programa RIP convierte el instrumento en un repetidor de peso por serie que muestra el valor de peso transmitido por un segundo indicador realmente conectado a una o varias células de carga.
Es útil para ver en dos instrumentos diferentes el mismo peso detectado por un sistema de pesaje individual.
En el instrumento que trabaja como repetidor de peso se puede establecer el tipo de peso que se desea ver (bruto o neto) y es posible configurar unos setpoints a asociar a las salidas digitales.

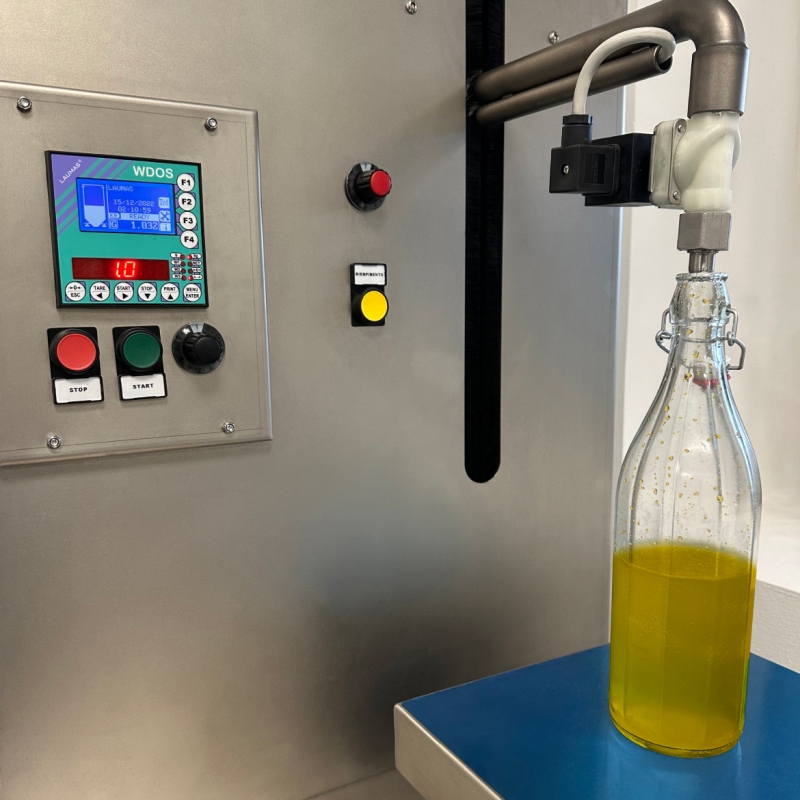

CARGA
Es el programa de dosificación de un único producto que se está cargando, para aplicaciones de dosificación automática.
Se utiliza en los procesos donde el sistema de pesaje se debe cargar con un único producto y permite al instrumento controlar la secuencia de dosificación.
¿Cómo funciona?
El programa proporciona un conjunto de 99 fórmulas, que pueden ser programadas por el usuario.
Para iniciar la dosificación, hay que seleccionar una de las fórmulas programadas, indicar el número de ciclos a ejecutar y pulsar el botón START.
Si el sistema está controlado por PC o PLC, el arranque se puede automatizar.
Tras finalizar el ciclo y pesar el producto, el indicador de peso memoriza el consumo, es decir la cantidad de producto dosificado, envía los datos de dosificación a la impresora o los guarda en la memoria USB.
Cierra el contacto de fin de ciclo e inicia la fase de descarga.
Al alcanzar el valor de peso mínimo y transcurrido el tiempo de vaciado seguro, vuelve a abrir el contacto de fin de ciclo.
Ahora el indicador está preparado para recibir un nuevo comando de START.
Si se han programado más ciclos, el programa vuelve a arrancar automáticamente.
DESCARGA
Es el programa de dosificación de un único producto que se está descargando, para aplicaciones de dosificación automática.
Se utiliza en los procesos donde hay que dosificar una cantidad predeterminada de producto, extraída automáticamente del sistema de pesaje.

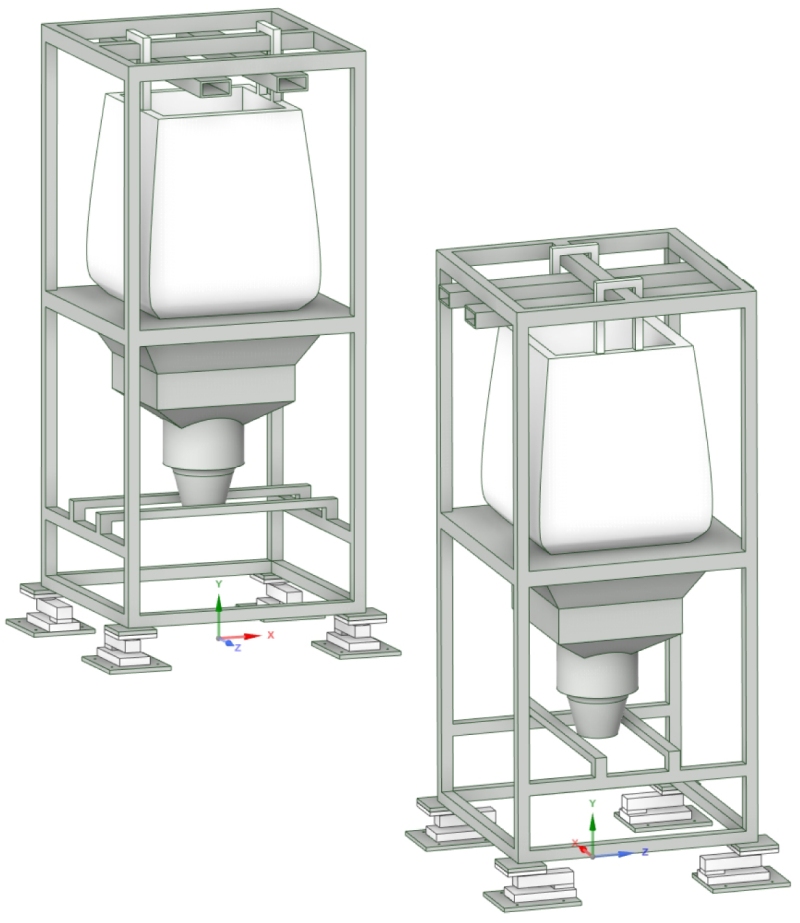

Es útil por ejemplo en descargadores de sacos (big bag) así como, entre otras funciones, para guardar en la memoria la parte residual de producto a dosificar en la descarga una vez que el saco esté totalmente vacío y tenga que ser sustituido por un nuevo (función vaciado de big bag).
¿Cómo funciona?
El operador programa una de las 99 fórmulas disponibles para la dosificación, la selecciona e indica el número de ciclos a realizar, luego inicia la dosificación pulsando el botón START.
Si el sistema está controlado por PC o PLC, el arranque se puede automatizar.
El instrumento comprueba que el peso presente en la máquina sea superior a la cantidad a extraer, tras lo cual realiza la tara automática y muestra en pantalla el peso en incremento del producto descargado.
Una vez finalizado el ciclo y transcurrido el tiempo de espera, la pantalla muestra de nuevo el peso presente en el sistema pesado. Por último, memoriza el consumo (la cantidad de producto dosificado), cierra el contacto de fin de ciclo y envía los datos de dosificación a la impresora o los guarda en la memoria USB.
Ahora está listo para recibir un nuevo comando de START o volver a arrancar automáticamente si se hubieran programado varios ciclos.
3/6/14 PRODUCTOS

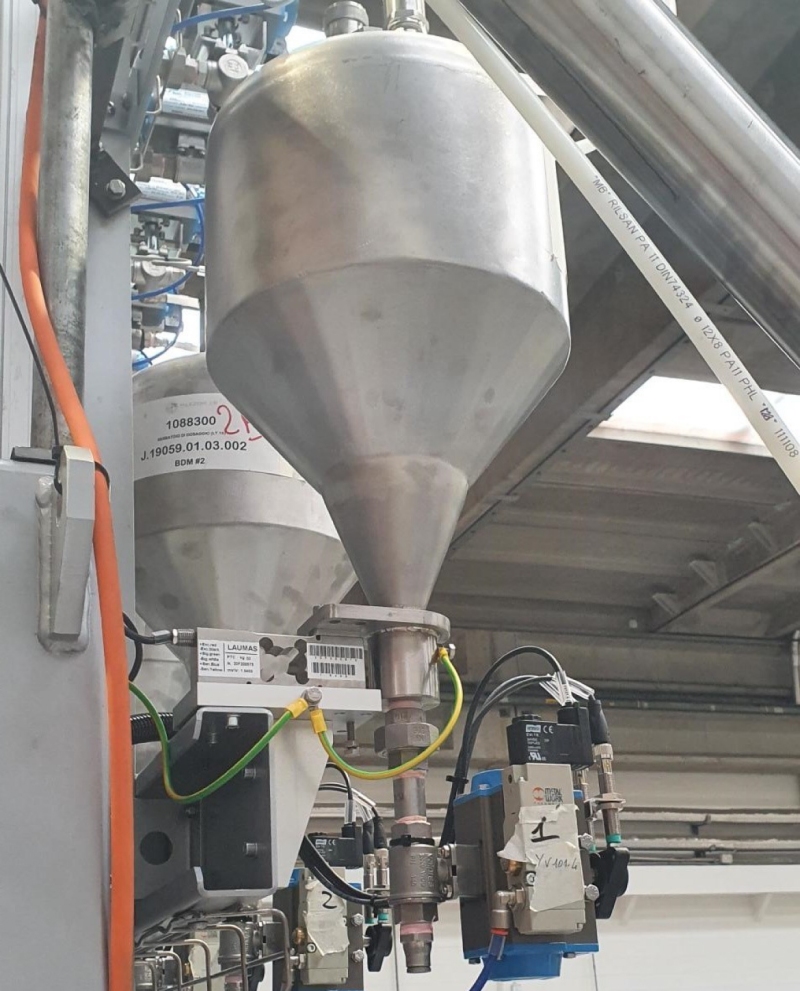

Es el programa de dosificación multiproducto, para aplicaciones de dosificación automática.
Permite al indicador controlar la secuencia de dosificación de una mezcla de productos cargados automáticamente en el sistema de pesaje.
Es útil, por ejemplo, para la dosificación de los ingredientes utilizados para la preparación del hormigón.
¿Cómo funciona?
Se programan la fórmula para la dosificación (entre las 99 disponibles), el orden de los productos y el número de ciclos a ejecutar.
Una vez seleccionada la fórmula programda, el operator puede iniciar la dosificación pulsando START.
Si el sistema está controlado por PC o PLC, el arranque se puede automatizar.
El instrumento pone en marcha la dosificación de la fórmula a partir del primer producto seleccionado.
Una vez finalizada la dosificación del primer producto y transcurrido el tiempo de espera, guarda el consumo mostrando el peso neto y continúa con la dosificación del producto siguiente.
Hace lo mismo para todos los productos, hasta finalizar el ciclo.
Una vez pesado también el último producto, guarda los consumos, cierra el contacto de fin de ciclo e inicia la fase de descarga. Espera que se alcance el peso mínimo y deja transcurrir el tiempo de vaciado. Luego envía los datos de dosificación a la impresora o los guarda en la memoria USB.
Si se han programado más ciclos, la dosificación se reanuda automáticamente.
Para el correcto funcionamiento de los programas de dosificación de 6 y 14 productos, se requieren módulos de relés externos específicos:
- RELE6PROD para el programa de 6 productos
- RELE6PROD y RELE14PROD para el programa de 14 productos
MULTI
Incluye todos los programas anteriores.
Es útil para los vendedores que deciden contar en su almacén con indicadores de peso cuya aplicación final todavía no se conoce: en efecto, el instalador podrá seleccionar autónomamente el tipo de software deseado, dependiendo de la aplicación específica.
Con los indicadores de peso provistos de programa MULTI el vendedor tendrá a su alcance unos instrumentos “comodines” capaces de adaptarse a las distintas necesidades de suministro que le soliciten.
Vea la grabación del webinar Indicadores de peso LAUMAS serie W para conocer las características, las funciones y los principales usos de estos instrumentos.
