Die wichtigsten Arten von Wägezellen
Eigenschaften und Anwendungen der gängigsten Arten von Wägezellen
Wägezellen mit Dehnungsmessstreifen unterscheiden sich je nach Gebrauch und vorgesehener Anwendung durch zahlreiche Eigenschaften, wie Form, Belademethode, Technologie der Deformationsmessung, Fertigungsmaterial, Nennlast, Schutzart am Eingang und viele andere.
→ Lesen Sie auch: Wie wählt man eine Wägezelle aus? Leitfaden zu den technischen Eigenschaften
Sehen wir uns eine Auswahl der wichtigsten Arten von auf dem Markt verfügbaren Wägezellen an, mit Hauptaugenmerk auf die von LAUMAS angebotenen Modelle.
1. Single-Point-Wägezellen
Single-Point-Wägezellen, Modell AZL.
Single-Point-Wägezellen, auch als Off-Center-Wägezellen oder Wägezellen für Plattformen bekannt, sind ideal, wenn die Zentrierung der zu wiegenden Last nicht möglich ist.
In der Mitte des mechanischen Körpers befindet sich ein Ausschnitt, der oft die Form eines Fernglases hat.
Dieser Ausschnitt wird durch eine Bearbeitung mit Werkzeugmaschinen erhalten und während der Prüfung perfektioniert, um dem Sensor die Eigenschaften eines symmetrischen Gelenkvierecks zu verleihen.
Dank dieser Besonderheit ist die Single-Point-Wägezelle imstande, die durch eine Dezentrierung der Last verursachten Torsionen zu ignorieren und die korrekte Gewichtsmessung innerhalb ihres Arbeitsbereichs zu gewährleisten.
In der Mitte einer Platte mit bekannten Abmessungen positionierte Single-Point-Wägezellen sind daher in der Lage, jeden Bereich, der belastet wird, bis zum im Produktblatt angegebenen Höchstwert korrekt zu wiegen.
Der Lastbereich variiert je nach Modell und Nennlast der Wägezelle; das Produktangebot von LAUMAS geht von einem Minimum mit 150 x 150 mm bis zu 1200 x 1200 mm.
Single-Point-Wägezellen sind sehr genau und erreichen auch sehr hohe Genauigkeitsklassen wie C9 gemäß OIML R 60.
Anwendungen
Hierbei handelt es sich um sehr vielseitige Wägezellen, die in zahlreichen Anwendungen eingesetzt werden: Plattformen, Tischwaagen, kleine Rollenbahnen, kleine Tanks und Trichter, Abfüllmaschinen und Verpackungsmaschinen, Absackmaschinen, Förderbänder und Rollen in Spannungssystemen.
Sie eignen sich auch für die dynamische Wägetechnik.

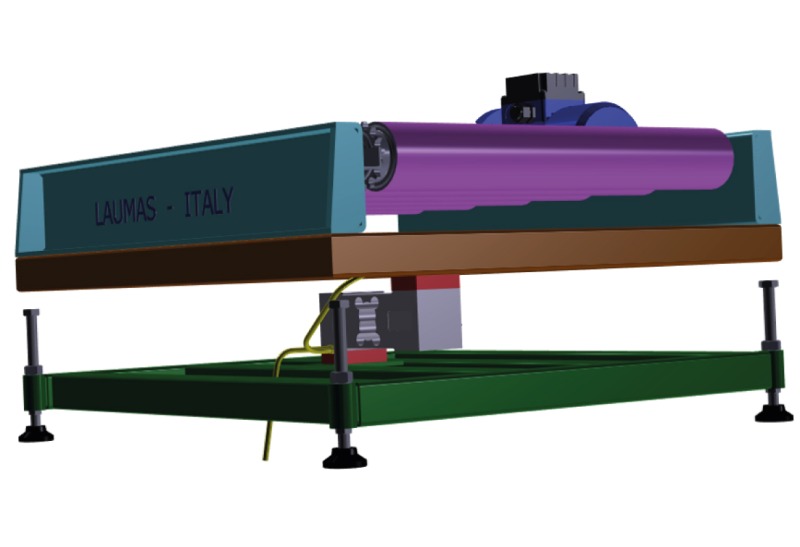

In der Mitte einer Rollenbahn angebrachte Single-Point-Wägezelle.
Befestigung auf einer Rolle in einem Spannungsmess- und Regelungssystem.
Single-Point-Wägezellen arbeiten normalerweise einzeln.
Aus baulichen Gründen unterscheiden sie sich durch eine sehr unterschiedliche Empfindlichkeit voneinander, weshalb es bei einem Einsatz in Gruppen zu Interferenzen kommen könnte, die die Genauigkeit beeinträchtigen würden.
Allerdings ist nicht auszuschließen, dass sie in bestimmten Anwendungen parallel angeschlossen verwendet werden können.
In diesem Fall ist es wichtig, die Bedürfnisse des Kunden beim Kauf bekannt zu geben, da es erforderlich ist, die Wägezellen mit unterschiedlicher Empfindlichkeit zu koppeln und die Ausgangssignale zu entzerren.
Wie wird die Entzerrung durchgeführt?
Das Angebot von LAUMAS
Die Single-Point-Wägezellen von LAUMAS bestehen vorwiegend aus einer Aluminiumlegierung, einem günstigen Material, das für die meisten Anwendungen geeignet ist, für die kein Edelstahl benötigt wird.
Sie sind jedoch auch in Edelstahl erhältlich, sowohl AISI 420 als auch 17-4 PH.
Sie haben eine Nennlast von 250 g bis 2000 kg und erreichen die Genauigkeitsklasse C5 gemäß OIML R 60.
Die gebotene Schutzart (d. h. der Widerstandsgrad gegenüber Staub und Wasser am Eingang) ist hoch, sowohl bei Wasserstrahlreinigungen mit mehr oder weniger hohem Druck (IP65, IP66 und IP69K) als auch bei längerem und tiefem Eintauchen (IP67 und IP68).
2. Drucklast-Wägezellen
Drucklast-Flachprofil-Wägezelle, Modell CBL.
Drucklast-Wägezellen beinhalten eine kreisförmige, verformbare Membran, deren Stärke von der Nennlast der Wägezelle abhängt. Durch die Breite der Membran wird gewährleistet, dass die Wägezellen desselben Modells stets die gleiche Empfindlichkeit aufweisen und gleichwertig sind.
Daher können sie problemlos ausgewechselt werden, sind auch nach einem längeren Zeitraum miteinander austauschbar und eignen sich für den Einsatz in Gruppen, die im selben Wägesystem parallel angeschlossen werden.
Die in mV/V ausgedrückte Empfindlichkeit ist der Wert, den die Wägezelle ausgibt, wenn die Höchstlast auf sie angewandt wird, dividiert durch die Spannung der Stromversorgung.
Alle Arten von Wägezellen, die gemeinsam in Gruppen verwendet werden, weisen einen sehr ähnlichen Empfindlichkeitswert auf.
Während der Produktion wird die Empfindlichkeit der Wägezellen kalibriert, indem die notwendigen Widerstände hinzugefügt werden, um die Sensoren bis zum Erreichen des richtigen Ausgangswerts zu korrigieren.
Das Design der Drucklast-Wägezellen, insbesondere der obere Lastzylinder mit gewölbter Oberfläche, sorgt dafür, dass sie einen einzigen Lastpunkt aufweisen.
Daher wirkt sich auch eine eventuelle leichte Neigung der Ladung nicht auf die Messgenauigkeit aus, da das Gewicht stets mittig erfasst wird.
Anwendungen
Drucklast-Wägezellen werden üblicherweise bei der Gewichtsmessung von Silos, Tanks, Trichtern, Mischern und Reaktoren verwendet, auch solchen mit großen Abmessungen und hoher Nennlast.
Wägesystem unter einem Tank mit 4 Füßen.
Das Angebot von LAUMAS
Die Drucklast-Wägezellen von LAUMAS sind aus Edelstahl 17-4 PH oder AISI 420 ausgeführt. Es handelt sich somit um sehr robuste Wägezellen.
Sie haben eine Nennlast von 200 kg bis 1 000 000 kg und sind je nach Bedarf auch mit hohen Schutzarten verfügbar (IP67 und IP68 oder IP69K).
Eine Besonderheit der Drucklast-Wägezellen mit niedrigem Profil von LAUMAS ist ihre einfache Installation.
Sie werden mit eigenes entwickelten Wägemodulen kombiniert, um die Installation zu erleichtern und sicherer zu machen.
▷ Einfachere Montage:
die Wägemodule der Serie V und Serie Z werden ohne darin befindlicher Wägezelle an der zu wiegenden Struktur befestigt. Die Wägezelle wird erst später eingesetzt, wenn die Schweiß- und Montagearbeiten abgeschlossen sind.
Dadurch besteht kein Risiko ihrer Beschädigung.
Die einfache Installation ist auch dann gewährleistet, wenn eine defekte Wägezelle ausgetauscht werden muss: sie wird einfach aus dem Modul gezogen und gegen eine neue Wägezelle ersetzt, ohne dass das Modul abmontiert werden muss.
Das Wägemodul V10000.
Die Wägemodule PV80CLS und PSCLS mit Kippschutz-Bindungen.
▷ Sicherere Installation:
alle Wägemodule für Drucklast-Wägezellen dienen auch als Kippschutz-Bindungen und wirken Seitenkräften entgegen, wodurch die Stabilität der Struktur gewährleistet wird und die Zelle vor möglichen schädlichen Belastungen geschützt wird.
3. Wägezellen für Füße
Dabei handelt es sich um eine spezielle Art von Drucklast-Wägezelle, die sich besonders durch ihre einfache Installation auszeichnet.
Dank ihrer metrischen Gewinde, die jenen der wichtigsten Füße für industrielle Zwecke entsprechen, können sie einfach zwischen dem Fuß und der zu wiegenden Struktur eingesetzt werden, ohne wesentliche Änderungen an der Anlage vornehmen zu müssen.
Das Angebot von LAUMAS
Die hygienische Wägezelle für Füße FLC 3A.
Die Wägezelle FLC 3A für Füße gehört zur neuen hygienischen Linie von LAUMAS. Sie ist vollständig desinfizierbar und entspricht der Norm 3-A Sanitary Standard.
FLC 3A besteht aus Edelstahl 17-4 PH und verfügt über ein innovatives Design, das im Detail geplant wurde, um die hygienische Ausführung der Wägezelle zu gewährleisten.
Sie besitzt die Schutzart IP69K, die sie vollständig staub- und wasserbeständig macht, und eignet sich für Anwendungen, bei denen Wasserstrahlen mit hohem Druck und hoher Temperatur eingesetzt werden. Sie ist auch mit einer hygienischen Kabelverschraubung, einem lebensmittelechten Kabel für „food contact“ und Dichtungen aus lebensmittelechtem Silikon ausgestattet.
3-A Sanitary Standard ist eine amerikanische Norm, die die Konzeption, Produktion und Verwendung von hygienischen Geräten regelt, mit dem Zweck, das Endprodukt vor Risiken im Zusammenhang mit Kontamination und Bakterienwucherung zu schützen.
Die Zertifizierung erfolgt auf freiwilliger Basis und bescheinigt, dass die Komponente, in diesem Fall die Wägezelle, so gebaut ist, dass sie desinfiziert und keimfrei gemacht werden kann, um eine Bakterienwucherung zu hemmen.
Die Hygieneanforderungen der Wägezelle für Füße FLC 3A.
Eine Stärke unserer Wägezelle für Füße liegt in der einfachen Montage. Ihre Installation erfolgt einfach und schnell, sie kann in Silos und Tanks montiert werden, ohne dass mechanische Änderungen vorgenommen werden müssen, und ohne jegliches Wägemodul.
Sie ist mit den meisten auf dem Markt erhältlichen Füßen kompatibel und kann auf Anfrage mit ihrem spezifischen hygienischen Fuß geliefert werden.
Anwendungen
FLC 3A verfügt über eine Nennlast von 1000 bis 20 000 kg und die Installation erfolgt üblicherweise in Gruppen zu mindestens 3 Wägezellen, die parallel angeschlossen werden.
Wägezellen für Füße mit Zertifizierung gemäß 3-A Sanitary Standard werden üblicherweise in Milchkühlwannen, Zisternen, Reaktoren und Tanks aller Branchen eingesetzt, in denen Hygiene eine absolute Voraussetzung darstellt oder zumindest wichtig ist: Lebensmittelbranche, Molkereibranche, chemisch-pharmazeutische Industrie oder Gerbungsbranche.
4. Pendel-Wägezellen
Pendel-Wägezelle, Modell COK.
Pendel-Wägezellen sind Kompressionszellen, deren verformbarer Teil die Form einer zylindrischen Säule annimmt, die sich unter Belastung verkürzt: dadurch kann die Wägezelle auch bei Beibehaltung eines niedrigen Durchmessers hohen Lasten stand halten.
Anwendungen
Sie werden üblicherweise auf Brückenwaagen oder Silos mit hohem Durchsatz installiert, wobei Gruppen von 4 Pendel-Wägezellen parallel angeschlossen werden.
Auf einer Brückenwaage installierte Wägezelle COK.
Installation der Pendel-Wägezelle auf Silos mit hohem Durchsatz.
Das Angebot von Laumas
Die Pendel-Wägezellen von LAUMAS sind aus Edelstahl 17-4 PH oder vernickeltem Stahl AISI 4340 ausgeführt. Sie verfügen über hohe Nennlasten von 10 000 bis 50 000 kg, können jedoch für personalisierte Projekte mit noch höheren Nennlasten konzipiert werden.
Sie bieten die Schutzart IP68.
Mit dem Modell COD ist auch eine digitale Version erhältlich: diese Wägezellen bestehen aus vernickeltem Stahl AISI 4340, mit Schutzart IP69K, und sind mit Instrumenten für die Brückenwaagen WINOX BGE und WTAB BGE kompatibel.
Zur Installation auf Brückenwaagen werden sie mit spezifischen Wägemodulen geliefert, während bei Installationen auf Tanks mit hohem Durchsatz das robuste Wägemodul VCOKDTL für Sicherheit sorgt.
Die Wägemodule KITCO, KITCOK und KITCOL, geeignet für Brückenwaagen.
Das Wägemodul VCOKDTL zum Wiegen von Silos, Tanks, Mischern und Trichtern, die Vibrationen unterliegen.
5. Biegestab-Wägezellen
Biegestab-Wägezelle, Modell FCOL.
Biegestab-Wägezellen sind die einfachsten Wägezellen, die nach dem Prinzip der „Regalverformung“ funktionieren: ein Teil der Wägezelle hat einen reduzierten Querschnitt (durch kreisförmige oder quadratische Bohrungen), der sich bei der Beladung verformt.
Der schwächere Teil ist immer durch angeschweißte Deckel geschützt, die manchmal die Form eines Balgs aufweisen. In diesem Fall werden die Wägezellen auch „Balg-Wägezellen“ genannt.
Anwendungen
Biegestab-Wägezellen werden häufig für die Ausführung von Wägesystemen mit kleiner Nennlast eingesetzt, wie z. B. Dosierer und Füllsysteme, Absackmaschinen, Abfüllmaschinen, Verpackungsmaschinen, kleine Trichter.
Biegestab-Wägezellen arbeiten normalerweise in Gruppen zu 2, 3 oder 4 Zellen, die parallel angeschlossen werden. Die Anwendung kann auch mit nur einer Zelle erfolgen, die z. B. auf dem Anker einer mechanischen Waage positioniert wird, um sie in eine elektronische Waage umzuwandeln.
Die Einzelanwendung erfolgt jedoch nicht sehr häufig und dabei ist es erforderlich, dass die Kraft immer genau senkrecht auf den Lastpunkt angewandt wird.
Biegestab-Wägezelle unter Trichter mit 4 Stützen.
Das Angebot von LAUMAS
Die Biegestab-Wägezellen von LAUMAS sind aus Edelstahl 17-4 PH, AISI 420 und vernickeltem Stahl AISI 4340 ausgeführt.
Sie verfügen über einen Nennlastbereich von circa 5 bis 500 kg und die Schutzart IP67 und IP68.
Die Vielseitigkeit ist bei dieser Art von Wägezelle dank der Kompatibilität mit gut 11 Wägemodulen, die mit Vibrations- und Kippschutz-Bindungen ausgestattet sind, gewährleistet.
Wenn sie mit den passenden zusätzlichen Wägemodulen installiert werden, können einige Biegestab-Wägezellen auch als Zugsystem zum Wiegen von hängenden Lasten verwendet werden.
Biegestab-Wägezelle FCK mit Edelstahlbügel STAFFECMONT für Zuglastanwendungen.
6. Scherstab-Wägezellen
Scherstab-Wägezelle, Modell FT-P.
Scherstab-Wägezellen bieten Leistungen mit sehr hoher Präzision und Genauigkeit.
Ihre Geometrie ist ähnlich wie die einer Biegestab-Wägezelle, entscheidet sich jedoch durch die „Scherstab“-Technologie, mit der die Deformation gemessen wird.
In der Mitte des Ausschnitts befindet sich ein Blättchen, dessen Stärke mit zunehmender Nennlast stärker wird, und auf dem Dehnungsmessstreifen in einem 45°-Winkel angeklebt sind, um die Empfindlichkeit zu maximieren und Fehler aufgrund eventueller Drehungen der Wägezelle zu minimieren.
Die Scherstab-Wägezelle arbeitet immer durch Kompression und kann je nach Anwendungsart sowohl auf dem Rahmen der Struktur montiert werden, wobei der Beladungsbereich am Boden aufliegt, als auch umgekehrt: am Boden, mit auf dem Rahmen aufliegendem Beladungsbereich.
Anwendungen
Scherstab-Wägezellen werden normalerweise in mehrzelligen Plattformen verwendet.

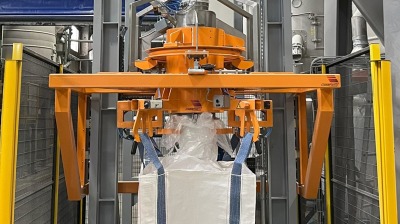

Sie eignen sich zum Wiegen von kleinen bis mittelgroßen Tanks, Trichtern, Mischern, Big-Bag-Füll- und Entleerungsvorrichtungen und für Transportsysteme mit Bändern, Rollen usw.
Üblicherweise sind Scherstab-Wägezellen auch aufgrund ihres günstigen Preises besonders vorteilhaft.
Horizontaler Silo, gestützt auf Rahmen mit 4 Scherstab-Wägezellen.
Das Angebot von LAUMAS
Die Scherstab-Wägezellenmodelle von LAUMAS sind aus Edelstahl 17-4 PH oder AISI 420 und vernickeltem Stahl AISI 4340 oder AISI 4140 ausgeführt.
Sie bieten eine mittlere bis hohe Nennlast von 300 bis 10 000 kg und die Schutzart IP67, IP68 und IP69K.
Sie sind sehr vielseitig, denn sie werden durch gut 9 verschiedene Wägemodule unterstützt, die je nach Anwendung auch Vibrations- und Kippschutzfunktionen haben können.
Für Anwendungen, die eine besonders genaue Wägung erfordern, ist auch das zusätzliche Wägemodul ACCSFER verfügbar, das aus einer Kugel besteht, über die die Kraft völlig reibungsfrei und somit mit höchster Wiederholbarkeit und Präzision übertragen wird.
Einige Wägezellenmodelle von LAUMAS (FCAX, FTP, FTK) sind in zwei verschiedenen Versionen verfügbar: als Biegestab- und als Scherstab-Ausführung.
Da sie die gleiche Form aufweisen und aus dem gleichen Material bestehen, unterscheiden sie sich durch die Befestigung der Dehnungsmessstreifen und durch die Nennlast:
-
bei Biegestab-Wägezellen werden die Dehnungsmessstreifen horizontal angebracht und die Nennlast liegt unter 500 kg;
-
bei Scherstab-Wägezellen werden die Dehnungsmessstreifen vertikal angebracht und die Nennlast geht von 500 kg bis 10 000 kg.
7. Zuglast-Wägezellen

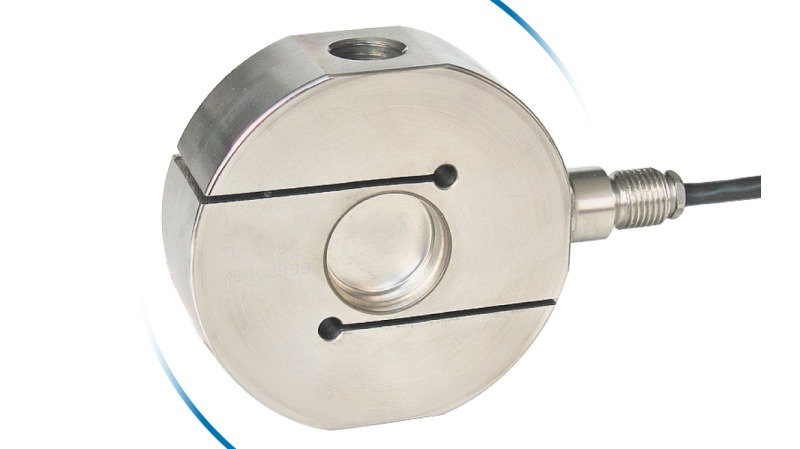

Zuglast-Wägezelle, Modell CTL.
Wenn die zu wiegenden Lasten hängend gewogen werden müssen, werden Zuglast-Wägezellen verwendet.
Hierbei handelt es sich je nach Nennlast um spezielle Biegestab- bzw. Scherstab-Wägezellen.
Dank zahlreicher verfügbarer Optionen können sie mit Gewindeanschlüssen oder klassischen Hebeösen/Schäkeln auf alle Systeme montiert werden, mit denen die Zugkraft gemessen wird.
Beispiel einer in einer Kranwaage eingesetzten Zuglast-Wägezelle CTL.
S-Wägezelle, Modell SL.
Einige Zuglast-Wägezellenmodelle werden aufgrund ihrer Form auch „S-Wägezellen“ genannt.
Diese können, obwohl ihre Anwendung meistens auf Zuglast beruht, auch mit Kompression arbeiten.
Anwendungen
S-förmige Zuglast-Wägezelle, zur Digitalisierung auf dem Anker einer mechanischen Waage angebracht.
Zuglast-Wägezellen werden sowohl einzeln als auch in parallel angeschlossenen Gruppen verwendet.
Sie werden in Hänge-Wägesystemen wie Brückenkränen, Kränen, Hubmaschinen, Luftplattformen, Kranwaagen, aber auch in Trichtern, Wägebändern und Betonmischmaschinen eingesetzt und auch dazu verwendet, alte mechanische Waagen in elektronische Waagen umzuwandeln (Revamping).
Betonmischanlage: Wägung von Zugschlagstoffen auf Hängeband auf Zuglast-Wägezelle.
Das Angebot von LAUMAS
Die Zuglast-Wägezellen von LAUMAS sind aus Edelstahl, 17-4 PH oder AISI 420, und vernickeltem Stahl AISI 4140 und AISI 4340 ausgeführt.
Sie verfügen über die Schutzart IP65 und IP69K für den Schutz vor Wasserstrahlen; IP67 und IP68 für den Schutz gegen Eintauchen.
Sie umfassen einen sehr großen Nennlastbereich von 15 kg bis 250 000 kg.
Für Modelle mit mittlerer bis niedriger Nennlast sind auch Kugelgelenke mit Muttern (EM – DADO) erhältlich, Ösen, die es der Wägezelle ermöglichen, immer frei von Drehkräften zu arbeiten, wodurch Wiegefehler sowie eventuelle Beschädigungen der Wägezelle vermieden werden.
Zuglast-Wägezelle CTL mit 2 Kugelgelenken EM – DADO
Da Zuglast-Wägezellen außer zum Wiegen von Hängelasten auch als Lastbegrenzer verwendet werden, empfehlen wir, aus Sicherheitsgründen auch strukturelle Einrichtungen vorzusehen, die im Fall eines mechanischen Bruchs der Wägezelle durch unsachgemäßen Gebrauch oder bei Unfällen eingreifen können.
Zuglast-Wägezelle Modell TAL, mit Sicherheitsvorrichtung.
Im Fall einer elektrischen Störung wird die Sicherheit hingegen durch die Option für doppelte Sicherheitssysteme gewährleistet, die zwei redundante Wheatstone-Dehnmessstreifenbrücken mit Ausgangskabel vorsieht.
Zuglast-Wägezelle CTL mit zwei Ausgangskabeln für redundante Systeme mit doppelter Sicherheit.
Diese Lösung stellt in bestimmten Wäge- und Lastbegrenzungsanwendungen eine rechtliche Verpflichtung dar, wie bei Personenhubsystemen (z. B. Luftplattformen), kann jedoch vom Kunden auch gewählt werden, um die kontinuierliche Funktionsfähigkeit einer Anwendung auch bei Störungen von einem oder zwei Wägesystemen zu gewährleisten.
Diese Option ist auch für Drucklast-Wägezellen mit Lastmessbolzen und Scherstab verfügbar.
8. Drucklast- und Zuglast-Wägezellen
Drucklast-und Zuglast-Wägezellen, Modelle CL und CLBT.
Drucklast- und Zuglast-Wägezellen sind Spezialversionen von Drucklast-Wägezellen, die auch die Zugkraft messen können, da sie über Befestigungslöcher und Lastbereiche mit Gewinde verfügen.
Einige Modelle haben in der Mitte ein Gewinde (männlich), andere haben in der Mitte ein Loch (weiblich).
Auf den Gewindestift oder das Loch wird Kraft angewandt, sowohl Zug- als auch Druckkraft, während die Löcher auf der Außenkrone die Befestigung der Wägezelle an der Struktur ermöglichen.
Es gibt zwei Arten von Drucklast- und Zuglast-Wägezellen:
- mit Membran, wenn die Dehnungsmessstreifen auf der verformbaren Membran angeklebt sind;
- mit Speichen. Wägezellen mit Speichen (auch Balken-Wägezellen genannt) bestehen üblicherweise aus 4 oder mehr Speichen, die sich wie unabhängige Scherstab-Wägezellen verhalten und den Sensor besonders genau und präzise machen.
Anwendungen
Diese Wägezellen werden sowohl einzeln als auch in Gruppen, die parallel angeschlossen werden, verwendet.
Die häufigsten Anwendungen sind: Materialprüfmaschinen, Feldversuche, Maschinen für Qualitätskontrollen und Pressen.
Auf Druckluft-Prüfmaschine befestigtes Wägezellenpaar CL.
Das Angebot von LAUMAS
Die Drucklast-und Zuglast-Wägezellen von LAUMAS sind auch in Aluminiumlegierung, Edelstahl 17-4 PH oder vernickeltem Stahl AISI 4340 erhältlich; mit Schutzart IP65, IP67 und IP68.
Die Standard-Nennlasten umfassen 50 kg bis 200 000 kg, aber einige maßgeschneiderte Ausführungen haben bis zu 500 000 kg (Drucklast) und 250 000 kg (Zuglast) erreicht.
9. Doppelscherstab-Wägezellen
Die Doppelscherstab-Wägezellen DTL und DTX.
Doppelscherstab-Wägezellen sind eine besonders präzise und genaue Spezialversion der Scherstab-Wägezellen und zeichnen sich durch ihre Symmetrie in Bezug auf den Lastpunkt aus. Sie sind dazu bestimmt, an den beiden Enden befestigt und in der Mitte belastet zu werden.
Die Symmetrie verbessert die Leistungsfähigkeit der Wägezellen und gewährleistet eine gewisse Beständigkeit gegenüber eventuellen Seitenkräften, wodurch sie auch für besondere Einsätze geeignet sind.
Anwendungen
Wägezelle DTX zum Wiegen eines Kastens an Bord eines Fahrzeugs.
Doppelscherstab-Wägezellen sind nicht nur besonders präzise und genau, sondern auch robust, weshalb sie sich auch zum Wiegen von hohen Lasten eignen.
Sie werden normalerweise in Brückenwaagen, zum Wiegen an Bord von Fahrzeugen oder in Silos mit hohem Durchsatz verwendet und können auch im Freien installiert werden.
Das Angebot von LAUMAS
LAUMAS bietet zwei Modelle von Doppelscherstab-Wägezellen, beide aus vernickeltem Stahl AISI 4340 und mit Schutzart IP68.
Die Nennlast ist hoch und reicht von 9000 kg bis 27 000 kg.
Dies sind die geeignetsten Wägemodule:
- zum Wiegen von Silos mit hohem Durchsatz eignet sich vor allem die Kombination zwischen der Wägezelle DTL und dem robusten VCOKDTL;
- für Wägesysteme mit hoher Nennlast, die zur legale Verwendung gegenüber Dritten genehmigt und zum Wiegen an Bord von Fahrzeugen geeignet sind, empfiehlt sich besonders die Doppelscherstab-Wägezelle DTX, genehmigt nach OIML R 60, in Kombination mit dem sehr kompakten und widerstandsfähigen Wägemodul VDTX.
Das Wägemodul VDTX in seinen 2 Anwendungsmöglichkeiten: Zuglast und Drucklast.
10. Lastmessbolzen
Lastmessbolzen LAU.
Lastmessbolzen sind eine spezielle Art von Doppelscherstab-Wägezellen (seltener auch Scherstab-Wägezellen, je nach Montageanforderung).
Sie bieten eine präzise und genaue Leistung und verfügen über einen hohen Sicherheitskoeffizienten, der in Hebesystemen, in denen sie üblicherweise auch als Lastbegrenzer dienen, erforderlich ist.
Der Sicherheitskoeffizient ist ein Planungswert, der die Elastizitätsgrenze und den Widerstand der Wägezelle erhöht: Die Lastmessbolzen erfahren entsprechend der angewandten Last eine Deformation, die wesentlich geringer als die übliche ist, und weisen einen Bruchwiderstand auf, der im Allgemeinen mindestens 5-mal der Nennlast entspricht.
Anwendungen
Lastmessbolzen auf Umlenkrolle in einem Hebesystem.
Lastmessbolzen werden in Hebesystemen mit Seilbefestigung oder Umlenkrolle eingesetzt (wie Brückenkräne oder Kräne).
Sie werden oft verwendet, um ein Wäge- oder Lastbegrenzungssystem in eine bereits bestehende Struktur zu integrieren, ohne Änderungen an dieser vorzunehmen oder Auswirkungen darauf zu haben: sie werden anstelle von herkömmlichen Bolzen installiert, die keine Messfunktion haben, und gegen die sie leicht ausgetauscht werden können.
Das Angebot von LAUMAS
Die Bolzen haben stets andere Abmessungen, weshalb LAUMAS normalerweise maßgeschneiderte Lastmessbolzen gemäß einem spezifischen, personalisierten Kundenentwurf herstellt.
Im Katalog ist auch ein Standardmodell aufgeführt: LAU.
LAU besteht aus Edelstahl 17 4-PH, mit Nennlast von 5 000 bis 20 000 kg und Schutzart IP67.
Einige Beispiele für angefertigte maßgeschneiderte Lastmessbolzen.
11. Seilspannung-Wägezelle
Die Seilspannung-Wägezelle FUN.
Seilspannung-Wägezellen sind eine besondere Art von Doppelscherstab-Wägezellen, deren Geometrie es ihnen erlaubt, sich mit den häufigsten Seilmodellen zu koppeln, ohne die Installation zu beeinträchtigen.
Da die spezifische Montage direkt auf dem Seil erfolgt, sind die Genauigkeit und Präzision reduziert, obwohl es sich um Doppelscherstab-Wägezellen handelt. Diese Wägezellen werden normalerweise nur als Lastbegrenzer in Anwendungen verwendet, bei denen diese Eigenschaften nicht unbedingt erforderlich sind.
Die Genauigkeit und Präzision hängen auch stark vom Festigkeitsgrad des Seils ab, der mit dessen Dichte zusammenhängt, die wiederum durch die Art der Fäden sowie die Abmessungen und Anzahl der Stränge bestimmt wird.
Ein Strang ist eine Verbindung aus Fäden, die miteinander verflochten sind. Das Seil besteht aus mehreren Strängen, die auf einer Seele zusammengedreht werden.
Anwendungen
Seilspannung-Wägezellen arbeiten üblicherweise einzeln als Lastbegrenzer für Brückenkräne und Kräne.
Als Lastbegrenzer auf einem Brückenkran angebrachte Wägezelle FUN.
Das Angebot von LAUMAS
Die von Laumas angebotene Seilspannung-Wägezelle ist FUN.
Sie besteht aus vernickeltem Stahl AISI 4140, mit Schutzart IP67.
Sie ist für Nennlasten von 2000 bis 40 000 kg verfügbar und unterstützt Seile mit einem Durchmesser von 6 bis 36 mm.
FUN ist leicht zu installieren: sie wird direkt unter der Seilbefestigung als Klemme auf dem Seil angebracht, ohne dass mechanische Änderungen am System vorgenommen werden.
Die Wägezelle eignet sich nicht zum präzisen Wiegen, sondern nur zur Verwendung als Lastbegrenzer.
Sie ist sehr sicher: es besteht keine Verpflichtung zum Einsatz weiterer Sicherheitsvorrichtungen, da sie keine strukturelle Funktion ausübt und sich ein mechanischer Bruch daher nicht auf das System auswirkt.
12. Ankerkraft-Wägezellen
Ankerkraft-Wägezelle, Modell CA.
Ankerkraft-Wägezellen, auch „Torsions-Wägezellen“ oder „Ring-Wägezellen“ genannt, werden vor allem in Systemen zur Überwachung oder Messung der übertragenen oder von Wellen getragenen Kräfte verwendet.
Hierbei handelt es sich um Wägezellen mit Membran, deren radiale Abmessungen reduziert sind, um genügend Platz für die Aufnahme der Anker und Wellen zu bieten.
Anwendungen
Ankerkraft-Wägezellen werden zur Messung und Überwachung der Spannkraft von Ankern in Zivilbauten wie Staudämmen, Brücken, Tunneln, Eindämmungskonstruktionen verwendet.
Sie üben sowohl während der Prüfphase als auch im Verlauf der Zeit eine Messfunktion aus, um wesentliche Änderungen durch Krafteinwirkungen zu erkennen, die zu strukturellen Schäden führen könnten.
Das Angebot von LAUMAS
Die Ankerkraft-Wägezelle von LAUMAS heißt CA, besteht aus Edelstahl 17-4 PH, mit Nennlasten von 30 000 bis 250 000 kg und Schutzart IP68.
Sie kann mit eigenen Platten zur Lastverteilung geliefert werden: diese Platten bestehen aus verzinktem Stahl, sind geschliffen und ermöglichen die perfekte Stützung der Wägezelle und somit die gleichmäßige Lastverteilung auf den gesamten Umfang.
13. Wägezellen für Bremspedal
Die Wägezelle für Bremspedale LPED.
Wägezellen für Bremspedale sind eine kleine und handliche Variante der Biegestab-Wägezellen, die sich besonders zur Prüfung der vom Benutzer ausgeübten Schubkraft eignen.
Anwendungen
Eine typische Anwendung ist die Messung der vom Fuß auf das Bremspedal eines Autos ausgeübten Kraft, wozu die Wägezelle mit einem Klettband befestigt wird.
Diese Wägezellen werden außerdem weitläufig zum Messen der manuell vom Anwender auf Karosserien, Fahrgestelle und ästhetische Komponenten von Fahrzeugen und Maschinen ausgeübten Kräfte verwendet, aber auch zur Simulation externer Spannungsquellen.
Das Angebot von LAUMAS
LAUMAS bietet das Modell LPED, aus Aluminium, mit Schutzart IP65 und einer einzigen Nennlast von 100 kg an, das sich ideal für die spezifische Anwendung eignet, für die diese Wägezelle konzipiert wurde.
14. Maßgeschneiderte Wägezellen
Wenn es unter besonderen Umständen nicht möglich ist, eine Standard-Wägezelle zum Lösen von Wiege- und Messproblemen zu verwenden, wird die Herstellung einer maßgeschneiderten Wägezelle in Betracht gezogen, die in Bezug auf den Kundenentwurf personalisiert und den einzigartigen Anforderungen gemäß konzipiert wird.
Das Angebot von LAUMAS
Die maßgeschneiderten Wägezellen von LAUMAS können abgesehen vom Entwurf mit besonderen mechanischen Abmessungen auch:
- biaxial, triaxial sein und auch das Drehmoment erfassen;
- vorverstärkt sein;
- zwei redundante Dehnmessstreifen-Wheatstone-Brücken für doppelte Sicherheitssysteme haben;
- über einen nicht standardisierten Temperaturausgleich (-30° / +70°) und spezielle Kabel für hohe/niedrige Temperaturen verfügen;
- gemäß ATEX und IECex zertifiziert sein
FOKUS:
Welche Arten von Wägezellen haben den längsten Lebenszyklus?
Der Lebenszyklus einer Wägezelle hängt davon ab, wie viele Betriebszyklen eine Wägezelle während ihrer Betriebsdauer durchläuft.
Der Betriebszyklus einer Wägezelle wird jedes Mal ausgeführt, wenn eine Wägezelle von 0 auf den Vollausschlag gebracht wird.
Die Scherstab-Wägezellen und Drucklast-Wägezellen erreichen circa 8 Millionen
Betriebszyklen. Biegestab-Wägezellen erreichen hingegen circa 4 Millionen Betriebszyklen.
LAUMAS hat maßgeschneiderte Wägezellen konzipiert, die auf bis zu 100 Millionen Zyklen kommen.
Jene Wägezellen, die bis zu 100 Millionen Zyklen erreichen, werden auch als Wägezellen „mit hoher Ermüdungsbeständigkeit“ bezeichnet.
15. Universal-Digitalisierer für Wägezellen
LCB Profinet, integriert auf Drucklast- und Zuglast-Wägezelle CL.
Je nach Signalübertragungsart können Wägezellen digital oder analog sein.
Digitale Wägezellen verfügen über eine integrierte Elektronik zur Verarbeitung der Messdaten und deren Anzeige in einem vorgegebenen Format.
Analoge Wägezellen müssen hingegen an einen Wägetransmitter oder Wägeindikator angeschlossen werden.
LAUMAS hat ein innovatives Konzept entwickelt: die Universal-Digitalisierer LCB für Wägezellen, sehr kompakte Wägetransmitter, die direkt an jede beliebige Wägezelle mit Analogausgang verkabelt und angeschraubt werden können und diese somit in eine digitale Wägezelle umwandelt.
Es gibt drei verschiedene Versionen:
- LCB - klassische Version aus Edelstahl und billigere Version aus Plastik;
- LCB3A – hygienische Version 3-A Sanitary Standards zertifiziert.
LCB sind für eine vollkommen feste Montage am Körper der Wägezelle vorgesehen, aber sie können auch an der Wand montiert werden.
Alle LCB können über die kostenlose Instrument Manager Software von einem PC konfiguriert und verwaltet werden und sie können über die gängigsten Feldbusse (Profinet IO, EtherNet/IP, Ethernet TCP/IP, Modbus/TCP, Modbus RTU, Profibus DP, EtherCAT, POWERLINK, CANopen, CC-Link, Sercos III, IO-Link, CC-Link IE Field Basic) mit der SPS verbunden.
→ Lesen Sie auch: Wie wählt man eine Wägezelle aus? Leitfaden zu den technischen Eigenschaften
→ Lesen Sie auch: Wie wählt man eine Wägezelle aus? Zu bewertende Faktoren
im Blog suchen
nach Tag suchen
Articoli recenti
Wägezelle CBL und Wägemodul V10000
Gemeinsam sind sie die meistverkauften Produkte. Die Widerstände gegen die Seitenkräfte und die Kippschutz-Bindungen gewährleisten eine einfache und sichere Installation.
Mehr lesen
Super TLB4: Die Geheimen Waffen eines Wägetransmitters
Ein praktisches Interface mit Display und Tasten und 4 unabhängigen Messkanälen, zur Diagnose und Überwachung der angeschlossenen Wägezellen.
Mehr lesen
W100: der Champion der Wägeindikatoren
Praktisch, kompakt und funktionell. Vereinfacht die Kontrolltätigkeiten und ist leicht zu konfigurieren.
Mehr lesen
WDESK: das Chamäleon der Wägeindikatoren
5 Modelle, 5 Software und 4 Installationsarten für jedes Wägesystem.
Mehr lesenVERWANDTE PRODUKTE
AZL
Single-point Wägezellen
CBL
Drucklast-Wägezellen
CL
Drucklast- und Zuglast-Wägezellen
COD
Digitale Wägezellen
COK
Pendel-Wägezellen
CTL
Zuglast-Wägezellen
DTL
Doppelscherstab-Wägezellen
FCOL
Biegestab-Wägezellen
FLC 3A
Drucklast-Wägezellen
FT-P
Scherstab-Wägezellen
FUN
Seilspannung-Wägezellen
LCB
Digitalisierer für Wägezellen
SL
Zuglast-Wägezellen
